UMBRA S1S16-4M4 umbra丝杠官网
扫码获取价格库存技术资料
- 品牌: umbra丝杠是什么牌子
- 分类: S1S系列(直径06-160)
- 类型:
- 属性: UMBRA S1S16-4M4 umbra丝杠官网，-UMBRA S1S16-4M4 umbra丝杠官网-UMBRA S1S16-4M4 UMBRA Groub丝杆 5. 适配性强：umbra滚珠丝杠的设计灵活，能够适应各种不同类型的机械结构，适配性强。 UMBRA S1S16-4M4 umbra是什么丝杆丝母 umbra丝杠主要由丝杠、螺母、轴承和支撑座等部分组成。丝杠与螺母通过精密配合连接，当驱动装置带动丝杠旋转时，丝杠与螺母之间产生相对线性运动。轴承的作用是支撑丝杠的旋转运动，并提供必要的导向作-UMBRA S1S16-4M4 umbra丝杠官网--UMBRA S1S16-4M4 umbra丝杠官网-

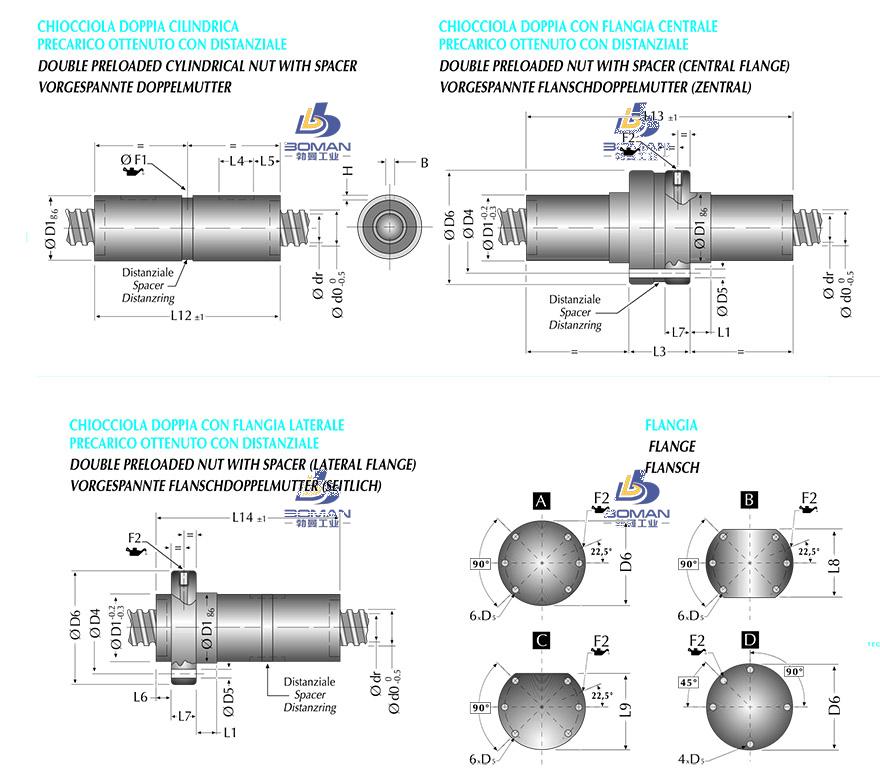

UMBRA S1S16-4M4 umbra丝杠官网 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 4 |
|
| 丝杠轴底径 | 13,6 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 2.381 |
|
| 精度等级 | ||
| 螺母直径 | 28 |
|
| 法兰直径 | 48 |
|
| 螺母长度 | 59 |
|
| 螺母安装 | PCD | 38 |
| 额定动负载 | CaN | 10500 |
| 额定静负载 | C0aN | 19100 |
| 有效圈数 | 4+4 |
|
| 法兰盘宽度 | 10 |
|
| 法兰安装孔通孔直径 | 5,5 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 830 |
UMBRA S1S16-4M4 umbra丝杠官网此型号部分数据来源于HIWIN上银 2R15-10U2-DFSH-289-371-0.018 上银1605滚珠丝杠
